大型移動式防護車両 ハイウェイ・トランスフォーマー

  • 安全対策製品
  • デイ製品
  • ナイト製品
製品使用事例紹介

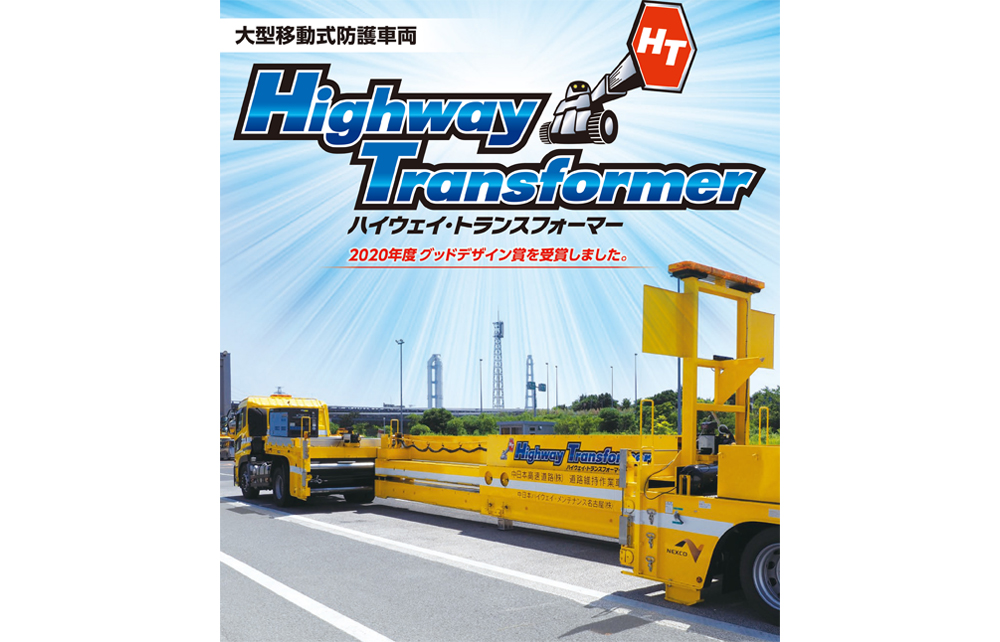

「ハイウェイ・トランスフォーマー」は、高速道路などでの工事規制区域内に誤って進入してきた車両から、路上作業員を直接防護することを目的に開発しました。車両に取り付けられたメインビームを伸縮させたり、左右に移動させることで作業スペースを確保することが可能となっている大型移動式防護車両です。

路上作業における作業員の更なる安全性向上が期待できます。



金額(税込)

別途見積

「ハイウェイ・トランスフォーマー」のおかげで広範囲の作業スペースを車両1台でカバーでき、頑丈な防護柵のおかげで、安心して作業に集中できます。

大型移動式防護車両 ハイウェイ・トランスフォーマーの3つの特徴

現場製品についてお問い合わせする【無料】

大型移動式防護車両 ハイウェイ・トランスフォーマーの動画(Youtube)

大型移動式防護車両「ハイウェイ・トランスフォーマー」の製品概要説明情報

「ハイウェイ・トランスフォーマー」は、車両に組み込まれたメインビームを前後に伸縮させることで、最大9.7mの作業スペースを確保することができます。このメインビームが防護柵の役割をします。また、車両後部には衝撃吸収の高い緩衝装置も装着されており、追突された場合の安全性を高めています。メインビームは左右に移動させることができるので、走行車線および追越車線どちらでも使用が可能です。
通常、このような大型車両は「特殊車両通行許可申請」が必要になりますが、ハイウェイ・トランスフォーマーは回送時には申請不要なサイズに納めることができます。そのため、「大型免許」と「けん引免許」があれば運行することが可能となります。
車両デザインも洗練されており、2020年度グッドデザイン金賞(経済産業大臣賞)を受賞いたしました。

  • ハイウェイ・トランスフォーマー
    メインビームを伸ばして作業スペースを確保
  • ハイウェイ・トランスフォーマー
    ハイウェイ・トランスフォーマーを利用した実際の作業現場

特徴1メインビームを伸縮させ、作業スペースを広く確保できる

車両本体のメインビームは、前後に伸縮させることができ、最大9.7m の作業スペースを確保することができます。

  • 大型移動式防護車両「ハイウェイ・トランスフォーマー」特徴1

    防護柵となるメインビーム

  • 大型移動式防護車両「ハイウェイ・トランスフォーマー」特徴1

    メインビームを最大に引き出した様子

特徴2走行・追越車線のどちらでも対応可能

車両本体のメインビームは左右に移動できるため、走行車線と追越車線のどちらでも、作業スペースを確保することができます。

  • 大型移動式防護車両「ハイウェイ・トランスフォーマー」特徴2

    メインビームは左右に移動可能

  • 大型移動式防護車両「ハイウェイ・トランスフォーマー」特徴2

    メインビームを走行車線での作業用に移動した様子

特徴3衝撃吸収の高い緩衝装置「スコーピオンⅡ」を装備

後部には折り畳みが可能な緩衝装置「スコーピオンⅡ」を採用しています。
万が一、追突されたときの安全性をより高めています。

  • 大型移動式防護車両「ハイウェイ・トランスフォーマー」特徴3

    車両後部に折り畳み式の緩衝装置が装備されている。

  • 大型移動式防護車両「ハイウェイ・トランスフォーマー」特徴3

    衝撃吸収の高い緩衝装置を装着

※衝撃緩衝装置は米国 TrafFix Devices社のScorpionⅡ Model C TL-3を採用しています。

特徴4特殊車両通行許可申請が不要な車両構造

ハイウェイ・トランスフォーマーは回送時に特殊車両通行許可申請が不要なサイズ(全長15.9m、重量24.6t)に納めることができます。そのため運行が容易で利便性も高まります。この車両を運転するのに必要となる免許は「大型免許」と「けん引免許」です。

  • ハイウェイ・トランスフォーマー

基本機能

大型移動式防護車両 ハイウェイ・トランスフォーマー基本機能

大型移動式防護車両 ハイウェイ・トランスフォーマー基本機能

  • メインビーム

    前後に伸縮し、最大9.7mの作業スペースを確保できる。

  • メインビーム

    左右にスライドできるので、走行車線・追越車線の両方に作業スペースを確保できる。

  • 緩衝装置

    折り畳み式の緩衝装置。作業時には装置を展開して設置。

  • 標識装置

    作業中や工事中などの案内と矢印を表示するLED標識装置。

基本仕様
トレーラ形式 東邦TZ18P3N1S
トレーラ全長 走行時:12,520mm 作業時:19,930mm 前後伸縮長さ:7,410mm
連結全長 走行時:15,940mm 作業時:23,350mm 前後伸縮長さ:7,410mm
リアオーバーハング 走行時:1,680mm 作業時:5,090mm

トレーラ全幅 2,490mm
車両重量 16,900kg
全高 3,655mm
最大積載量 500kg
床面高 1,190mm
車両総重量 17,400kg
前回り半径 1,305mm
裾回り半径 1,805mm
タイヤサイズ 265/60R22.5 143/140J
車輪止 2 個
ブレーキシステム EBS:2S/2M TEBS-E
サスペンション 1 軸エアサスペンション(車高調整付)

トレーラ全幅 2,490mm 車両重量 16,900kg
全高 3,655mm 最大積載量 500kg
床面高 1,190mm 車両総重量 17,400kg
前回り半径 1,305mm 裾回り半径 1,805mm
タイヤサイズ 265/60R22.5 143/140J 車輪止 2 個
ブレーキシステム EBS:2S/2M TEBS-E サスペンション 1 軸エアサスペンション(車高調整付)

【電飾品】
側面方向指示器 標準品1対
路肩灯 左側1ケ
サイドマーカー 4対(黄)
後退灯 1対(ブザー付)
回転灯 トレーラ側 XB24-C2A55
トラクター側 XB24-E2B05
標識装置 W-L018(6×3タイプ)
バックカメラ クラリオン CC-6600BA. CC-6352AA
モニター 7インチモニター CJ-7600AA 3台
ドライブレコーダー 4箇所

【電飾品】
側面方向指示器 標準品1対 路肩灯 左側1ケ
サイドマーカー 4対(黄) 後退灯 1対(ブザー付)
回転灯 トレーラ側 XB24-C2A55
トラクター側 XB24-E2B05
標識装置 W-L018(6×3タイプ)
バックカメラ クラリオン CC-6600BA. CC-6352AA
モニター 7インチモニター CJ-7600AA 3台 ドライブレコーダー 4箇所

【トレーラ仕様】
メインビーム 伸縮式
伸縮ビーム保護カバー対策
段違い左右双方にスライドシフト
荷台 2方開 ブロックアルミ H=200mm
工具箱 SUS製工具箱取付

【トレーラ仕様】
メインビーム 伸縮式 荷台 2方開 ブロックアルミ H=200mm
伸縮ビーム保護カバー対策 工具箱 SUS製工具箱取付
段違い左右双方にスライドシフト

【後部衝突軽減装置】
後部クッション 米国製:TrafFix Devices Scorpion Ⅱ Verdegro製TMAも取付可能
寸法

【走行時】

-大型移動式防護車両 ハイウェイ・トランスフォーマーの構造図

【作業時】

-大型移動式防護車両 ハイウェイ・トランスフォーマーの構造図

※記載の内容は予告なく変更する場合があります。

大型移動式防護車両「ハイウェイ・トランスフォーマー」の製品PDF

「ハイウェイ・トランスフォーマー」製品PDF
